Размеры лотков для теплотрасс

10 мар 2025

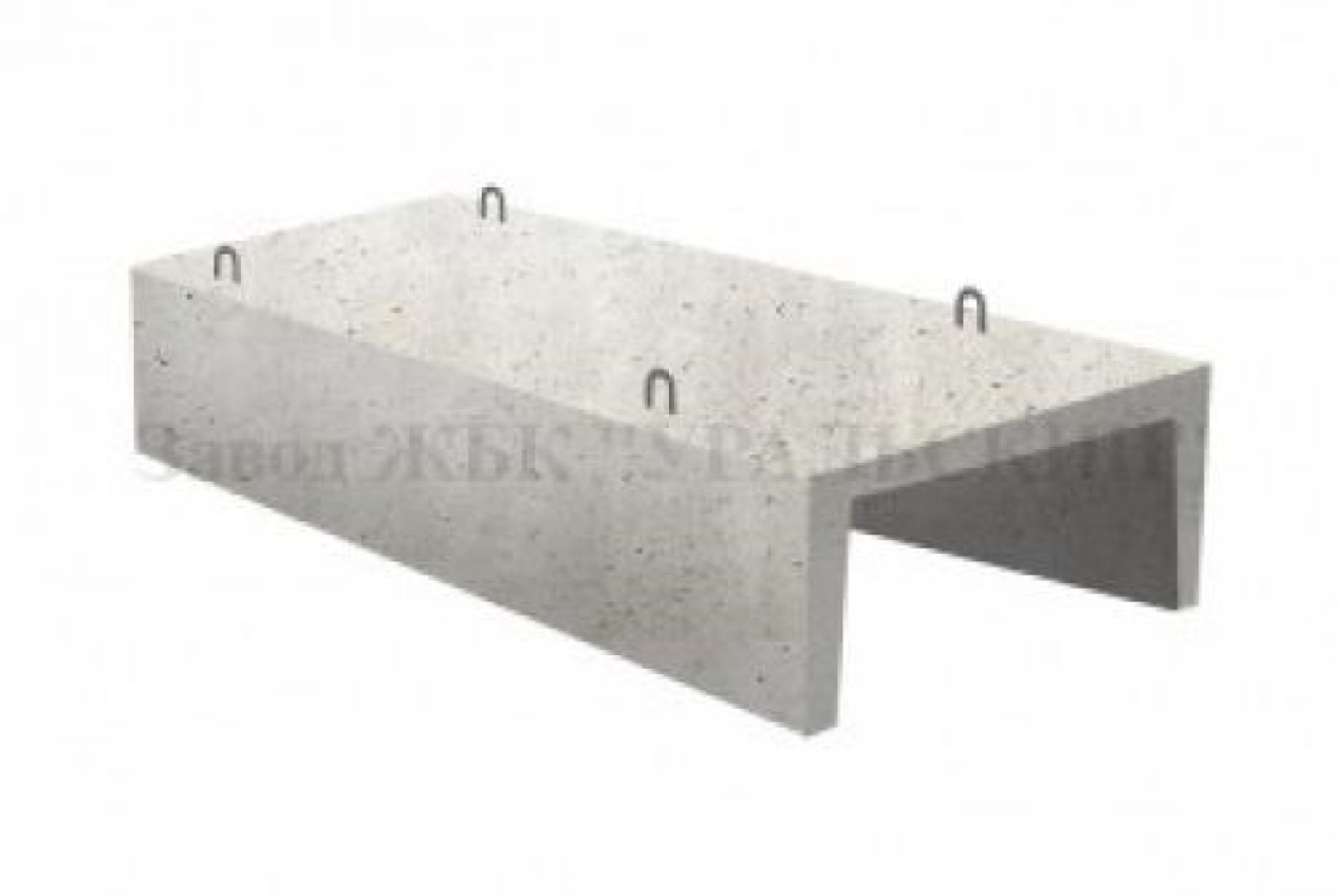

Лотки для теплотрасс предназначены для прокладывания кабелей и обустройства городских и производственных теплопроводов под землей.

Основными документами, регулирующими процесс изготовления этих изделий являются следующие серии: 3.006.1-2.87 - лотки Л, 3.006.1-8 - лотки ЛК.

Маркировка лотков для теплотрасс

Маркировка лотков по серии 3.006.1-2.87 расшифровывается следующим образом:

Л21-3/2

Л21 – типоразмер;

3 – допустимая нагрузка, равная 3тс/м2;

/2 – длина лотка - 3 метра.

Для коротких изделий, длиной 0,75 метра, добавляется индекс «д», например Л11д-8.

Маркировка лотков по серии 3.006.1-8 расшифровывается следующим образом:

ЛК 75.150.90 – габариты лотка в дециметрах;

75 – длина (740 мм);

150 – ширина (1480 мм);

90 – высота (880 мм).

Ниже в таблицах представлены все реализуемые лотки для теплотрасс и их основные характеристики – длина, ширина, высота и вес.

Размеры лотков для теплотрасс Л серии 3.006.1-2.87

Лоток теплотрассы	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
Лу 3-8	5970	780	380	1450
Лу 3-8/2	2970	780	380	700
Лу 3-8н	5970	780	380	1450
Лу 3-8н/2	2970	780	380	700
Лу 4-8/2	2970	780	530	830
Лу 4-8-1	2970	780	530	780
Лу 4-8н/2	2970	780	530	830
Лу 4-8н-1	2970	780	530	780
Лу 5-8/2	2970	780	680	1000
Лу 5-8н/2	2970	780	680	1000
Л11-3/2	2970	1480	700	1800
Л11-5/2	2970	1480	700	1800
Л11-8/2	2970	1480	700	1800
Л11д-11	720	1480	700	450
Л11д-15	720	1480	700	450
Л11д-5	720	1480	700	450
Л11д-8	720	1480	700	450
Л14-3/2	2970	1850	570	2300
Л14-5/2	2970	1850	570	2300
Л14д-11	720	1850	570	580
Л14д-15	720	1850	570	580
Л14д-5	720	1850	570	580
Л14д-5	720	1850	570	580
Л14д-8	720	1850	570	580
Л15-3/2	2970	1840	720	2470
Л15-5/2	2970	1840	720	2470
Л15д-11	720	1840	720	630
Л15д-12	720	1840	720	630
Л15д-3	720	1840	720	630
Л15д-3	720	1840	720	630
Л15д-5	720	1840	720	630
Л15д-8	720	1840	720	630
Л19-11/2	2970	2160	740	3500
Л19-12/2	2970	2160	740	3500
Л19-12/2	2970	2160	740	3500
Л19-15/2	2970	2160	740	3500
Л19д-11	720	2160	740	870
Л19д-3	720	2160	740	870
Л19д-5	720	2160	740	870
Л20-12/2	2970	2160	1040	4000
Л20-15/2	2970	2160	1040	4000
Л20-5/2	2970	2160	1040	4000
Л20-5/2	2970	2160	1040	4000
Л20-8/2	2970	2160	1040	4000
Л20д-11	720	2160	1040	1000
Л20д-12	720	2160	1040	1000
Л20д-15	720	2160	1040	1000
Л20д-5	720	2160	1040	1000
Л21-11/2	2970	2160	1340	4443
Л21-12/2	2970	2160	1340	4443
Л21-15/2	2970	2160	1340	4443
Л21-3/2	2970	2160	1340	4443
Л21-5/2	2970	2160	1340	4443
Л21-8/2	2970	2160	1340	4443
Л21д-11	720	2160	1340	1100
Л21д-12	720	2160	1340	1100
Л21д-15	720	2160	1340	1100
Л21д-3	720	2160	1340	1100
Л21д-5	720	2160	1340	1100
Л21д-8	720	2160	1340	1100

Размеры лотков для теплотрасс ЛК серии 3.006.1-8

Лоток теплотрассы	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
ЛК 75.60.60-2	740	580	580	230
ЛК 75.60.60-3	740	580	580	230
ЛК 75.60.60-4	740	580	580	230
ЛК 75.60.90-1	740	580	880	380
ЛК 75.90.45-2	740	480	430	290
ЛК 75.90.45-3	740	480	430	290
ЛК 75.90.45-4	740	480	430	290
ЛК 75.90.45-5	740	480	430	290
ЛК 75.90.45-6	740	480	430	290
ЛК 75.90.45-6	740	480	430	290
ЛК 75.90.45-7	740	480	430	290
ЛК 75.90.45-7	740	480	430	290
ЛК 75.90.45-8	740	480	430	290
ЛК 75.90.60-1	2990	880	580	1300
ЛК 75.90.60-2	2990	880	580	1300
ЛК 75.90.60-3	2990	880	580	1300
ЛК 75.90.60-3	2990	880	580	1300
ЛК 75.90.60-4	750	880	580	350
ЛК 75.90.60-4	750	880	580	350
ЛК 75.120.120	740	1180	1180	680
ЛК 75.120.60	740	1180	580	500
ЛК 75.120.90	740	1180	880	590
ЛК 75.150.120	740	1480	1180	780
ЛК 75.150.45	740	1480	430	370
ЛК 75.150.60	740	1480	580	430
ЛК 75.150.90	740	1480	880	680
ЛК 75.180.120	740	1780	1180	950
ЛК 75.180.60	740	1780	580	725
ЛК 75.180.90	740	1780	880	830
ЛК 75.210.120	740	2080	1180	1030
ЛК 75.210.90	740	2080	880	920
ЛК 300.60.90-1	2990	580	880	1480
ЛК 300.60.90-2	2990	580	880	1480
ЛК 300.60.90-3	2990	580	880	1480
ЛК 300.60.90-3	2990	580	880	1480
ЛК 300.60.90-4	2990	580	880	1480
ЛК 300.60.90-4	2990	580	880	1480
ЛК 300.90.45-1	2990	880	430	1150
ЛК 300.90.45-2	2990	880	430	1150
ЛК 300.90.45-3	2990	880	430	1150
ЛК 300.90.45-4	2990	880	430	1150
ЛК 300.90.45-5	2990	880	430	1150
ЛК 300.90.45-6	2990	880	430	1150
ЛК 300.90.45-6	2990	880	430	1150
ЛК 300.90.45-7	2990	880	430	1150
ЛК 300.90.60-3	2990	880	580	1300
ЛК 300.90.60-4	2990	880	580	1300
ЛК 300.90.90	2990	880	880	1700
ЛК 300.120.120	2900	1180	1180	2700
ЛК 300.120.60	2990	1180	580	2000
ЛК 300.120.90	2990	1180	880	2375
ЛК 300.150.120	2990	1480	1180	3130
ЛК 300.150.45	2990	1480	430	1490
ЛК 300.150.60	2990	1480	580	1650
ЛК 300.150.90	2990	1480	880	2770
ЛК 300.180.120	2990	1780	1180	3780
ЛК 300.180.60	2990	1780	580	2850
ЛК 300.180.90	2990	1780	880	3350
ЛК 300.210.120	2990	2080	1180	4100
ЛК 300.210.90	2990	2080	880	3670

Если каких-то размеров и видов необходимых лотков для теплотрасс в таблицах нет, то вы можете уточнить ассортимент у наших менеджеров.

Лотки для теплотрасс изготавливаются на заводе, соблюдая все действующие ГОСТы и применяя современные технологии.

Если у вас есть вопросы, мы будем рады ответить на них по номеру: +7 (343) 302 05 00.
